H20 top ve H20 eco kirişleri, dünya genelinde yüz binlerce şantiyede kullanılan, yüksek taşıma kapasiteli ve uzun ömürlü ahşap kalıp kirişleridir. Yenilikçi kompozit teknolojisi sayesinde maksimum performans, daha az ekipman kullanımı ve daha fazla tekrar kullanım avantajı sağlar.

1️⃣ Yüksek Taşıma Kapasitesi (H20 Top)

Yenilikçi kompozit üretim teknolojisi ile geliştirilmiştir:

• İzin verilen eğilme momenti: M = 9,0 kNm

• İzin verilen kesme kuvveti: Q = 20,0 kN

• Rijitlik: E x I = 640 kNm²

• Ağırlık: 5,6 kg/mt

Yüksek mukavemet değerleri sayesinde ağır beton kalıp sistemlerinde güvenle kullanılabilir.

2️⃣ Ekipmandan Tasarruf

Optimize edilmiş taşıma kapasitesi ile:

• Dokaflex 30 tec sisteminde %33 daha az döşeme dikmesi

• FF100 tec ve Top 100 tec duvar kalıplarında %30 daha az ankraj noktası

• Staxo 40 taşıyıcı kule üst yapılarında %50 daha az ana kiriş

Bu sayede hem maliyet hem kurulum süresi önemli ölçüde azalır.

 3️⃣ Daha Fazla Tekrar Kullanım

✔ Üst uç takviyesi ile uzun ömür
✔ Gövdeyi koruyan tek parça I levha
✔ 50 cm artış ızgarası ile işaretleme kolaylığı
✔ Sistem delikleri ve çırpı ipi çentiği
✔ Flanş koruması ile azaltılmış bakım maliyeti

Kompozit kalıp kirişi detayları:

(A) Üst uç takviyesi
(B) Tek parça I levha
(C) 50 cm artış ızgara işaretleme
(D) Sistem delikleri
(E) Çırpı ipi çentiği

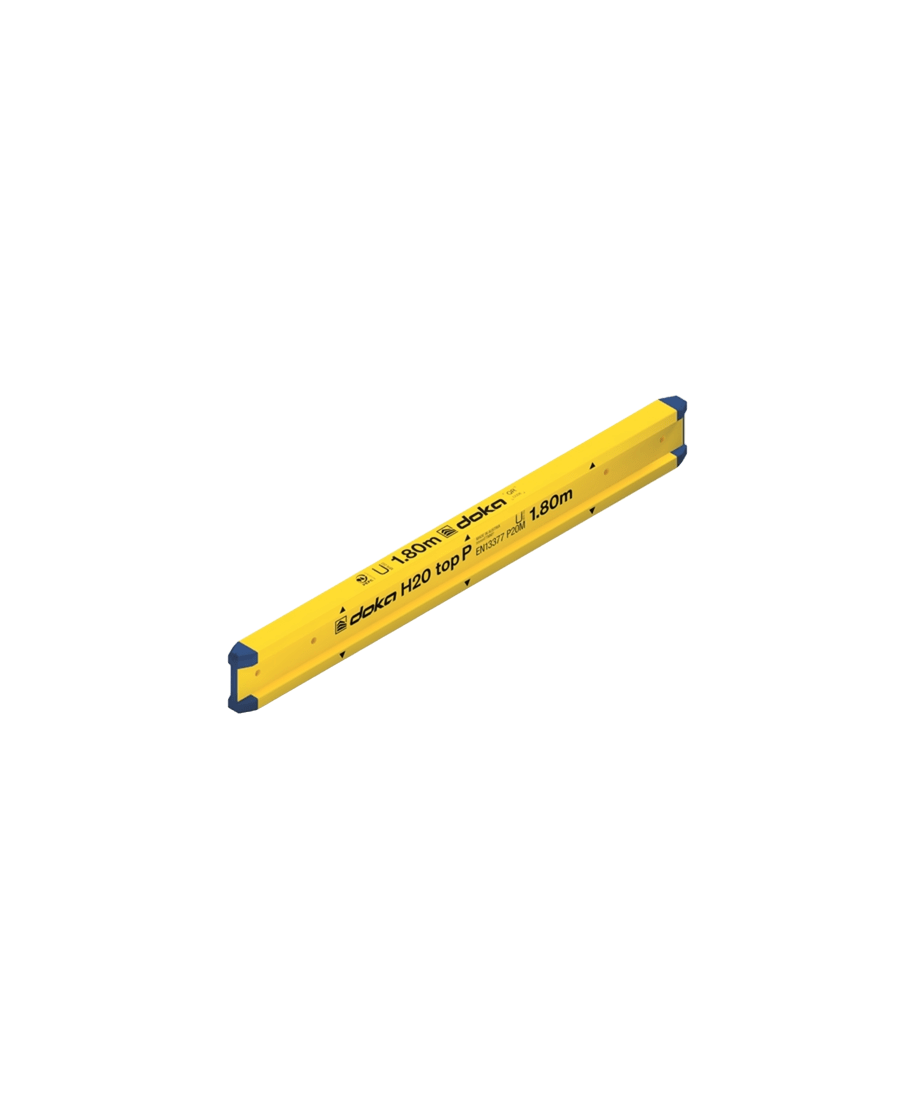

4️⃣ H20 Top Ahşap Kalıp Kirişi

• Uç kapatma sistemi ile nem ve UV koruması

• Kiriş kord işaretlemeleri ile hızlı montaj

• Azaltılmış uç hasarı

Kompozit özellikler:

(A) Üst uç takviyesi
(B) N veya P versiyon gövde
(C) 50 cm artış ızgara
(D) 2 sistem deliği
(E) Çırpı ipi çentiği
(F) Geniş etiketleme kuşağı (opsiyonel özelleştirme)

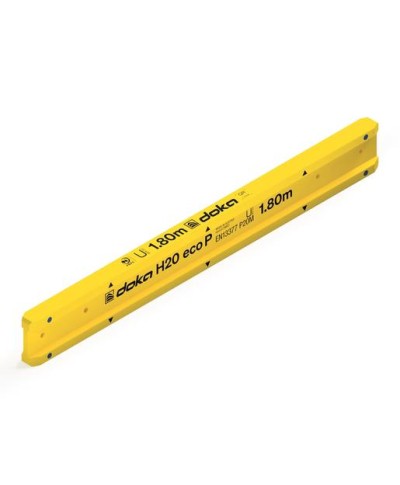

 5️⃣ H20 Eco Ahşap Kalıp Kirişi

• Mekanik gerilim sınıflandırmalı yüksek kaliteli kord

• Eğimli flanş uçları ve plastik perçin ile güçlendirme

• Düşük ağırlık sayesinde kolay taşıma

Kompozit özellikler:

(A) Eğimli uç + plastik perçin
(B) N veya P gövde
(C) 50 cm artış ızgara
(D) 2 sistem deliği
(E) Özelleştirilebilir etiketleme kuşağı

Ürün Teknik Bilgileri (Eco Versiyon)

• Moment (M): 5 kNm

• Kesme Dayanımı (Q): 11 kN

• Rijitlik (E x J): 450 kNm²

• Ağırlık: 4.7 kg/lfm (N) | 5.3 kg/lfm (P)

• Kalite Sertifikası: EN 13377

 Kullanım Alanları

• Beton döşeme kalıpları

• Duvar kalıp sistemleri

• Taşıyıcı kule sistemleri

• Endüstriyel betonarme projeler

• Yüksek katlı yapı kalıpları
